Resumen rápido

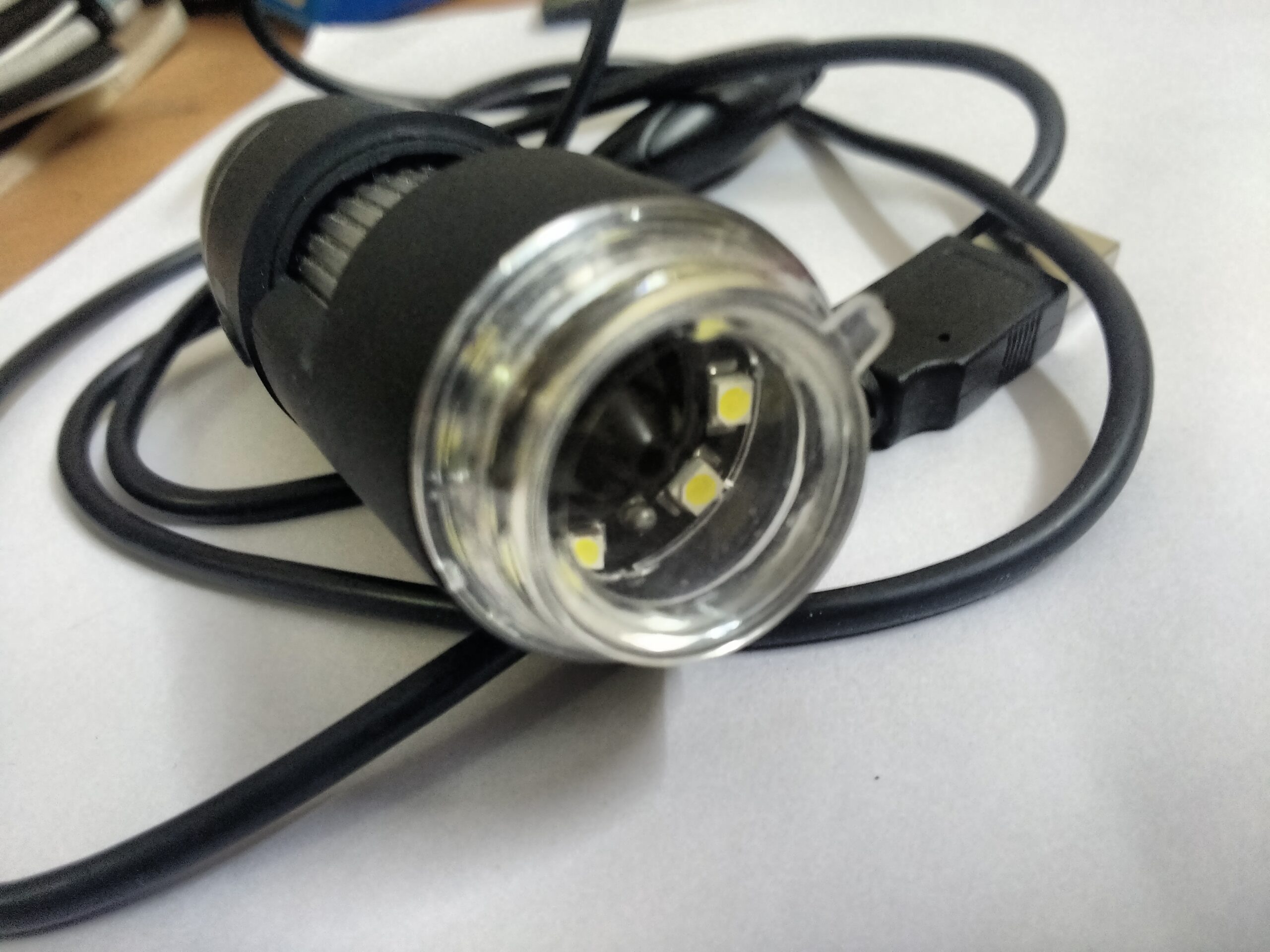

Qué es: un microscopio digital USB es una cámara con lentes de aumento y luz LED propia que te permite ver, en una pantalla, detalles que a simple vista son invisibles: soldaduras, sensores, tejidos, monedas o incluso el propio haz de un puntero láser.
Para qué sirve: además de servir de "lupa gigante" para curiosear, es una herramienta de trabajo real para localizar y reparar averías diminutas en placas electrónicas, algo que a ojo desnudo es prácticamente imposible. Te explicamos cómo usarlo paso a paso.
Hay herramientas que parecen un capricho hasta que las pruebas una vez, y entonces ya no puedes vivir sin ellas. El microscopio digital USB es una de esas. Por fuera parece una simple cámara con un aro de luces, pero en cuanto la enchufas y enfocas cualquier cosa —una moneda, un trozo de tela, la punta de un destornillador— empiezas a ver un mundo que estaba ahí todo el tiempo y que nunca habías podido apreciar.
Si te gusta este tipo de proyectos, prueba también con el microscopio láser casero, la mini grabadora láser y la placa ESP32-C3 Mini.
En Así de Fácil llevamos semanas trasteando con uno de estos microscopios de sobremesa, con pantalla propia, soporte regulable y mando a distancia, y os vamos a contar exactamente para qué sirve, qué se puede llegar a ver con él y, sobre todo, cómo lo hemos usado para localizar y arreglar una avería real en un aparatito electrónico que se había caído al suelo y había dejado de funcionar. Sin tecnicismos raros, paso a paso, para que cualquiera con un poco de curiosidad pueda hacer lo mismo en casa. Para profundizar más, conviene echar un ojo a Microscopio láser casero: cómo ver bacterias y microorganismos con una gota de agua.
Qué es un microscopio digital y por qué es tan útil
Un microscopio digital no tiene lentes de cristal como los microscopios de laboratorio de toda la vida, con los que hay que cerrar un ojo y pegar la cara al ocular. Es, en esencia, una cámara con sensor de alta resolución combinada con una lente de aumento y un anillo de luces LED, que envía la imagen en directo a una pantalla, a un televisor por HDMI, o a un ordenador por USB. El resultado es que puedes ver el objeto ampliado —a veces cientos de veces su tamaño real— cómodamente sentado, con las dos manos libres para manipular lo que estás observando.
Los modelos más completos, como el que hemos probado, montan la cámara sobre un brazo articulado con base pesada, incluyen varias lentes intercambiables para distintos rangos de distancia y aumento, tienen su propia pantalla integrada, ranura para tarjeta microSD (para guardar fotos y vídeos de lo que ves), salida HDMI y mando a distancia para no tener que tocar el equipo mientras enfocas algo diminuto. Es, literalmente, una mesa de trabajo completa pensada para mirar de cerca.
Qué puedes llegar a ver con él
La lista de cosas curiosas que se pueden observar con uno de estos microscopios es prácticamente infinita. Estas son solo algunas que hemos probado nosotros mismos:
- El sensor de imagen de una cámara web o de un móvil, con sus hilos de soldadura y su estructura interna de píxeles.
- Componentes electrónicos tipo SMD (los diminutos "chinchetas" negras que hay en cualquier placa moderna) con un detalle que a simple vista es imposible apreciar.
- El haz de luz de un puntero láser, que forma un patrón visual sorprendente al enfocarlo de cerca.
- Tejidos, monedas, insectos, la piel, o cualquier objeto cotidiano que de repente se convierte en un paisaje lleno de texturas.
Pero más allá de la curiosidad, la aplicación que de verdad marca la diferencia es la de reparación de microelectrónica. Cualquiera que haya intentado arreglar un componente diminuto a ojo, con una lupa de mano temblando, sabe lo frustrante que puede llegar a ser. Con un microscopio digital sobre un soporte fijo, ese mismo trabajo se convierte en algo cómodo, preciso y hasta relajante.
¿De verdad se pueden ver las ondas de luz de un láser?
Una de las pruebas más llamativas que hemos hecho ha sido acercar el microscopio a la luz de un pequeño puntero láser de llavero, de los baratos. Al enfocarlo bien de cerca y aplicar zoom digital, aparece un patrón circular, como de ondas concéntricas, que resulta hipnótico de ver en pantalla grande.
Aquí conviene ser honestos con la física: lo más probable es que no estemos "viendo" literalmente las ondas de luz propagándose, sino un patrón de difracción —la forma en que la luz se dispersa y se interfiere consigo misma al pasar muy cerca de un borde o de una lente pequeña, como la del propio sensor del microscopio—. Es un fenómeno real y fascinante de la óptica, pero la explicación exacta de por qué se forma ese patrón concreto depende de varios factores (el tipo de láser, la lente que lo enfoca, la distancia). Dicho esto, el espectáculo visual es innegable, y es una manera estupenda de despertar la curiosidad por la física de la luz en cualquier persona, tenga la edad que tenga.
Aunque sea un puntero de los baratos, nunca mires directamente al haz de un láser, ni siquiera de refilón, y muchísimo menos a través de la propia lente del microscopio: concentrarías la luz igual que lo hace el sensor, con riesgo real para la retina. Para observar el patrón de difracción, apunta el láser hacia la lente del microscopio desde un ángulo seguro y mira siempre en la pantalla, nunca al haz directamente. Para profundizar más, conviene echar un ojo a Detector de geodas casero con Arduino: cómo saber si una piedra tiene cristales dentro.
Cómo usar el microscopio digital para localizar y reparar una avería, paso a paso
Vamos con el caso práctico que más partido le hemos sacado: una pequeña luz LED con sensor de movimiento, de las que se ponen dentro de un armario, se cayó al suelo y dejó de encender. Es un fallo clásico en electrónica barata: un golpe seco puede soltar una soldadura o desplazar un componente diminuto sin que se rompa nada por fuera. Así es como lo hemos localizado y arreglado.
Pasos para localizar y reparar la avería con el microscopio
1 / 8

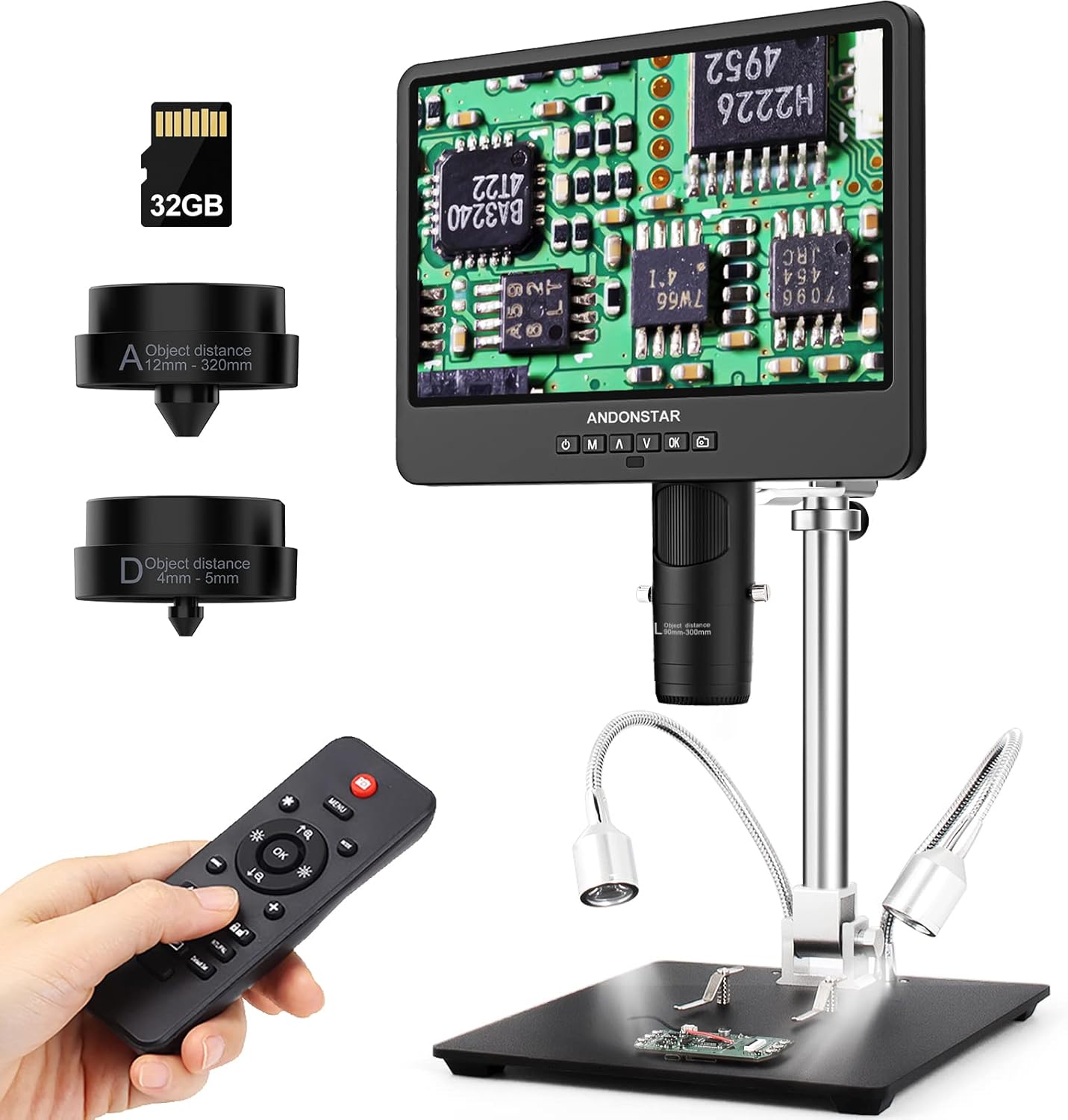

Andonstar AD249S-M, microscopio digital 10,1" con soporte
Pantalla propia de 10,1 pulgadas, tres lentes intercambiables (hasta 2000x con la lente digital), grabación de vídeo UHD 2160P, ranura microSD, salida HDMI y mando a distancia. Viene con el soporte de brazo articulado y base pesada, exactamente el tipo de montaje que hemos usado para sujetar la placa con las dos manos libres. Es el modelo de referencia de la marca para soldadura y reparación de electrónica.
📸 Pantalla 10,1" + HDMI
📡 Mando a distancia incluido
259,00 €Precio mostrado en Amazon
Enlace de afiliado: si compras a través de este enlace, Así de Fácil puede recibir una pequeña comisión sin coste adicional para ti. El precio y la disponibilidad pueden cambiar en Amazon.
Por qué merece la pena tener un buen soporte y no solo una cámara suelta
La primera vez que alguien prueba uno de estos microscopios suele cometer el mismo error: sujetarlo con la mano mientras intenta soldar con la otra. A ese nivel de aumento, el más mínimo temblor hace que la imagen tiemble tanto que es imposible trabajar con precisión. Por eso los modelos con base pesada y brazo articulado marcan tanta diferencia: una vez fijas la cámara y enfocas, la imagen se queda completamente quieta y puedes usar ambas manos —una para sujetar la pieza con pinzas, otra para el soldador o la pistola de aire— sin perder el encuadre.
Otro detalle que se agradece mucho es tener pantalla propia en vez de depender solo de un ordenador. Te permite colocar el equipo justo donde estás trabajando, sin cables cruzando toda la mesa ni depender de tener un portátil siempre a mano. Y si el modelo tiene salida HDMI, siempre puedes conectarlo a una tele grande para que varias personas vean lo mismo a la vez, algo estupendo si tienes niños curiosos en casa o si quieres grabar el proceso para explicarlo después.
Herramientas que hacen mucho más fácil reparar componentes SMD
Ver el fallo con el microscopio es solo la mitad del trabajo. Para recolocar un componente tan pequeño como el transistor que localizamos hace falta el equipo adecuado: una fuente de calor controlada y algo que ayude a que la soldadura fluya bien sin necesidad de aplicar una temperatura excesiva sobre una placa tan delicada.
La pistola de aire caliente, la herramienta clave
Un soldador normal, de punta fina, sirve para componentes con patas visibles, pero para piezas SMD pegadas directamente a la placa, sin patas que agarrar, lo que mejor funciona es una estación de aire caliente. Calienta toda la zona de forma uniforme, funde el estaño existente y te permite recolocar el componente con unas pinzas mientras el metal está aún líquido. Las estaciones con temperatura regulable y varias boquillas intercambiables te dan mucho más control que un simple decapador de pintura o secador, evitando pasarte de temperatura y dañar la placa o los componentes vecinos. Relacionado con esto, hablamos también de Flipper Zero: review completa tras 21 días de uso ¿vale la pena?.

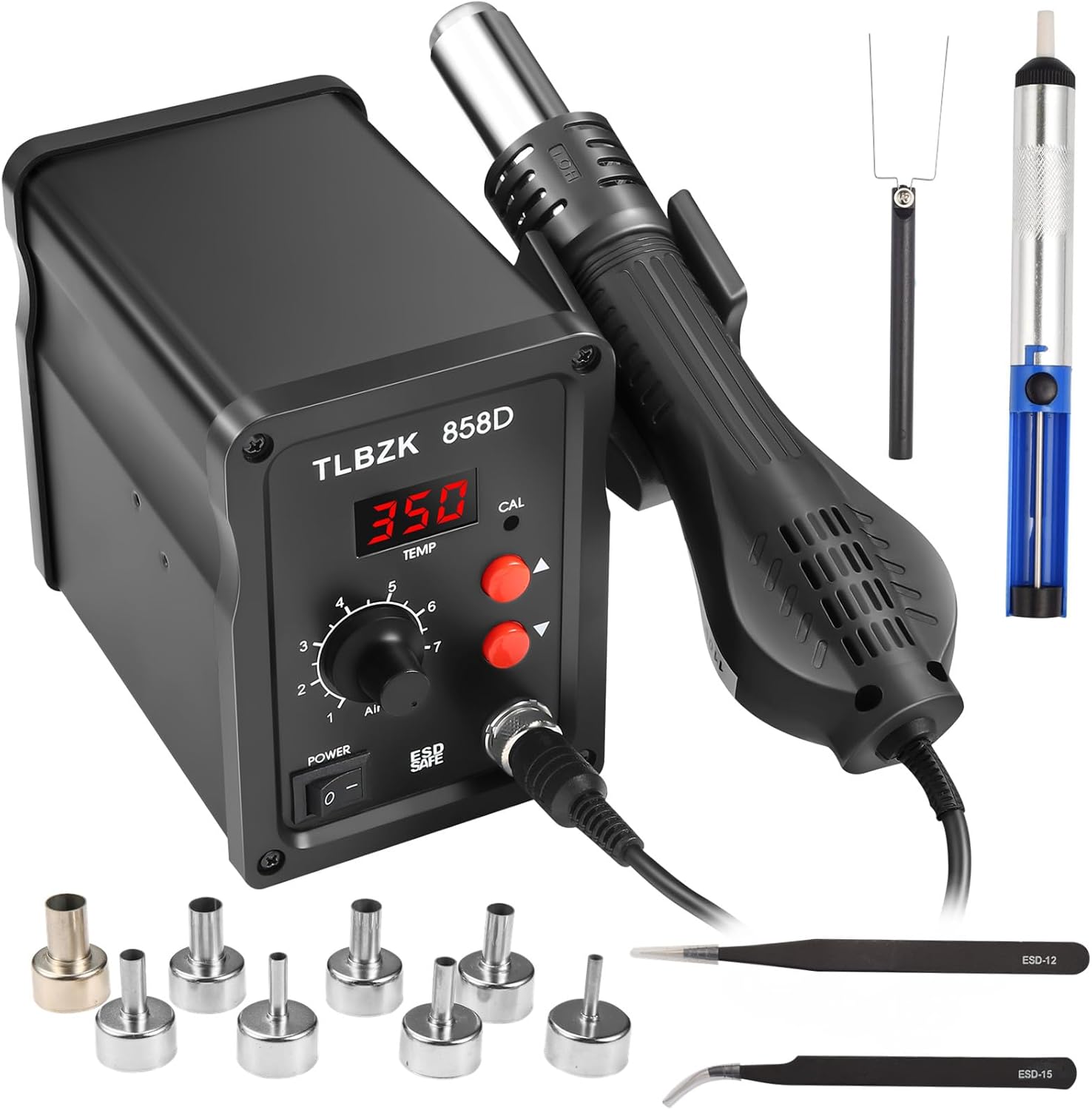

TLBZK 858D, estación de aire caliente 700W con pantalla digital
Temperatura regulable con pantalla digital, potencia de 700 W y ocho boquillas intercambiables de distintos diámetros para adaptarse al tamaño del componente. Incluye también pinzas antiestáticas y una bomba desoldadora manual, todo lo necesario para trabajar con componentes SMD sin necesidad de comprar nada más.
🔥 700W, hasta 480°C
🔧 8 boquillas incluidas
42,00 €Precio mostrado en Amazon
Enlace de afiliado: si compras a través de este enlace, Así de Fácil puede recibir una pequeña comisión sin coste adicional para ti. El precio y la disponibilidad pueden cambiar en Amazon.
El flux, el ingrediente que nadie nombra pero que lo cambia todo
El flux (o "grasa para soldar") es una pasta que se aplica antes de soldar y que cumple una función muy concreta: elimina la capa de óxido que se forma de manera natural sobre el metal y ayuda a que el estaño fluya de forma uniforme, sin formar bolas ni quedarse pegado donde no toca. Sin flux, es mucho más fácil que la soldadura quede porosa, quebradiza o que no haga buen contacto, sobre todo en componentes tan pequeños como los SMD, donde no hay margen de error.
Se aplica con un palillo, un pincel fino o directamente desde el bote, justo antes de calentar con la pistola de aire. Es barato, dura muchísimo (un bote pequeño da para decenas de reparaciones) y es, sin exagerar, la diferencia entre una soldadura que dura años y una que se vuelve a soltar al primer golpe.

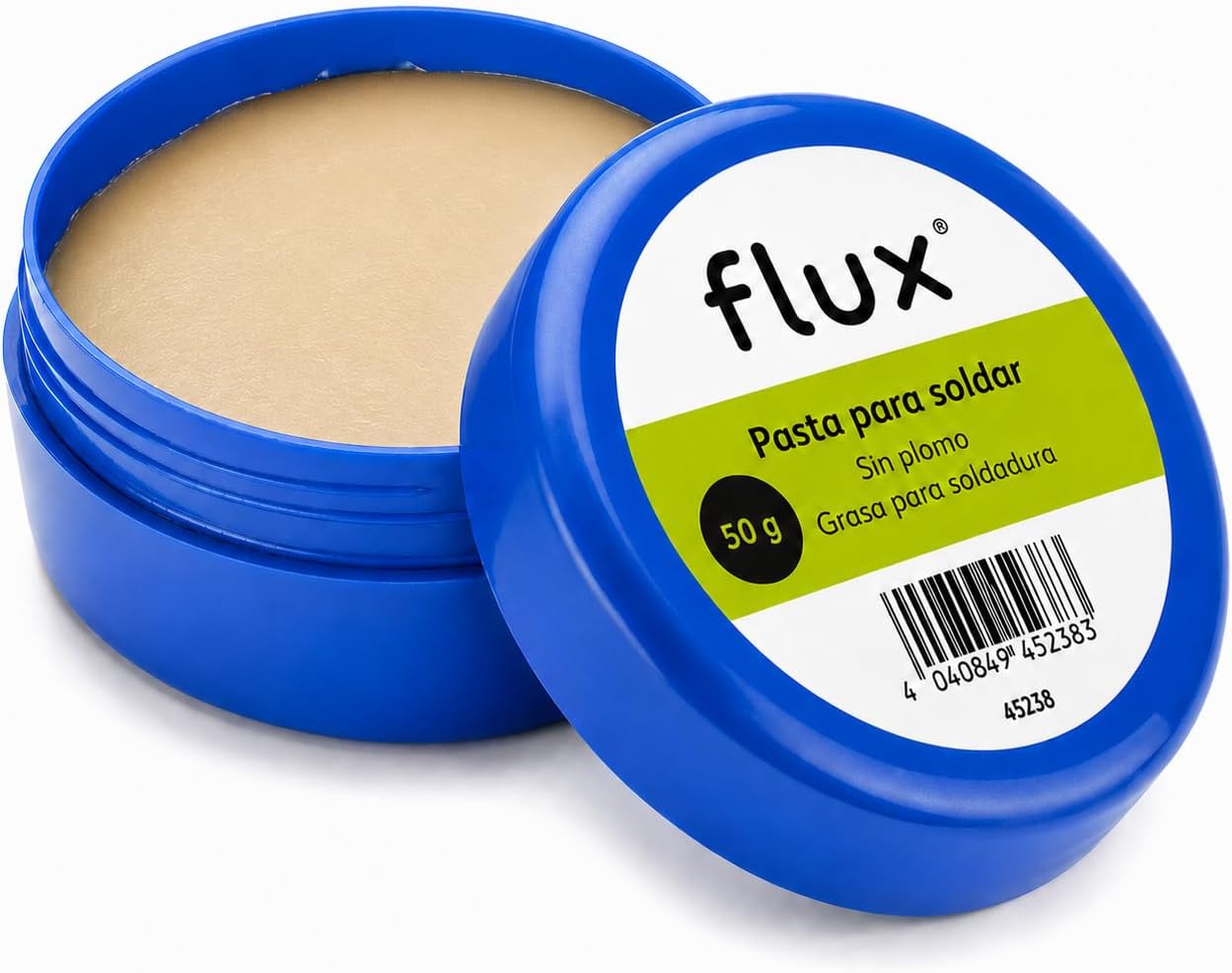

CABLEPELADO, pasta de flux para soldadura (50 g)
Bote de 50 gramos de pasta de flux sin plomo, fácil de aplicar con un palillo o pincel fino. Ayuda a que el estaño fluya de forma limpia y uniforme sobre componentes SMD y placas de circuito impreso, reduciendo el riesgo de soldaduras frías o porosas.
🧪 Bote de 50 g
✅ Sin plomo
7,00 €Precio mostrado en Amazon
Enlace de afiliado: si compras a través de este enlace, Así de Fácil puede recibir una pequeña comisión sin coste adicional para ti. El precio y la disponibilidad pueden cambiar en Amazon.
La boquilla de la pistola de aire caliente alcanza temperaturas de varios cientos de grados. No la apoyes sobre superficies que se puedan derretir o quemar, y no la toques hasta que se haya enfriado del todo, aunque parezca apagada.
Trabaja en una zona ventilada. Tanto el flux como la propia soldadura de estaño desprenden humos al calentarse que es mejor no respirar de forma continuada. Una ventana abierta o un pequeño extractor son suficientes.
Cuidado con la electricidad estática. Los componentes SMD son sensibles a las descargas de electricidad estática que generamos con el roce de la ropa o al movernos por una habitación seca. Si vas a manipular muchas placas, unas pinzas y una superficie antiestática ayudan a evitar dañar componentes que a simple vista parecían sanos.
Más cosas que puedes hacer con un microscopio digital
Reparar electrónica es solo una de las aplicaciones, probablemente la más práctica, pero no la única. Una vez tienes el equipo en casa, es fácil encontrarle usos casi a diario:
- Revisar joyas y relojes, comprobando el estado de engarces, cierres y mecanismos diminutos.
- Examinar monedas y sellos para detectar detalles de acabado o pequeños defectos de fabricación.
- Enseñar ciencia en casa a niños curiosos: fibras de tela, alas de un insecto, la punta de un bolígrafo, la piel de la mano.
- Revisar soldaduras de otros proyectos DIY, como maquetas, modelismo o pequeñas reparaciones de bisutería.
- Inspeccionar piezas mecánicas pequeñas en busca de desgaste, grietas o rebabas antes de montarlas.
La gracia de tener un equipo así fijo en un rincón de la mesa es que, en cuanto lo pruebas una vez, empiezas a acercarle cualquier cosa que te llame la atención. Es una de esas herramientas que generan más curiosidad de la que resuelven, en el buen sentido.
Extra: míralo en vídeo
Si prefieres verlo en movimiento, aquí tienes un vídeo extra donde se aprecia bien el patrón del láser y el proceso de localizar el componente suelto:
¿No tienes un microscopio digital? Alternativas según tu presupuesto
No hace falta empezar directamente por el modelo profesional con pantalla y soporte completo. Si quieres probar antes de decidirte, tienes opciones para todos los bolsillos: Quizá también te interese revisar Liligo T-Embed: review completa del dispositivo de hacking multiherramienta 2026.
- Microscopios USB básicos, que se conectan directamente al ordenador o al móvil y cuestan una fracción del modelo con pantalla propia. Pierdes comodidad, pero ganas en precio.
- Lupas con luz LED e iluminación anular, mucho más económicas, útiles si solo necesitas un apoyo puntual y no vas a hacer reparaciones habituales.
- Tiendas de electrónica y reparación de tu ciudad, donde a veces puedes pedir que te dejen usar su equipo para una revisión puntual, o directamente que te hagan ellos la reparación si el componente es especialmente delicado.
- Grupos y foros de electrónica y reparación, donde no es raro encontrar a alguien cerca dispuesto a echarte una mano o prestarte el equipo por un rato.
Si te gusta este tipo de proyectos y crees que le vas a dar uso con regularidad —reparaciones, hobby, curiosidad científica—, el salto al modelo con pantalla y soporte completo compensa rápido: te ahorras piezas y aparatos que de otra forma acabarían en la basura por una avería diminuta y fácil de arreglar una vez la ves de cerca. Un caso similar lo tienes en KODE DOT: el dispositivo todo en uno para makers, hackers y geeks.
Verificado por el equipo Así de Fácil
El proceso de localización y reparación de componentes SMD descrito aquí aplica a la gran mayoría de placas electrónicas domésticas con componentes de montaje superficial. Última revisión: julio de 2026.
🔧 Más guías para soldar y reparar electrónica en casa
- Cambiar pilas de botón por pilas AA o AAA: la soldadura más fácil para empezar y ahorrar en pilas.
- Calentador por inducción casero con módulo ZVS: un proyecto de montaje con soldadura y pruebas.
- Antena externa para el router: soldar un pigtail y ganar alcance WiFi.
- Llave antirrobo para patinete eléctrico: empalmes y cableado con soldador.
Preguntas Frecuentes
No exactamente. Un microscopio digital USB está pensado para aumentos moderados (hasta unos cientos de veces) y para observar objetos en 3D con las manos libres, ideal para electrónica, joyería o curiosidad general. Un microscopio de laboratorio óptico alcanza aumentos mucho mayores, pensados sobre todo para muestras planas como preparaciones biológicas.
Nunca se debe apuntar un láser directamente al ojo, ni mirar el haz de frente, y tampoco se debe mirar por la lente del microscopio mientras el láser apunta hacia ella. Para observar el patrón de difracción con seguridad hay que mirar siempre en la pantalla, nunca al haz directo, y apuntar el láser desde un ángulo seguro.
Ayuda tener algo de práctica previa, pero no hace falta ser un experto. Con un microscopio para ver bien lo que haces, flux para que la soldadura fluya limpia y una pistola de aire caliente con temperatura controlada, el proceso es mucho más accesible de lo que parece a primera vista. Para profundizar más, conviene echar un ojo a ver cosas a través de un Microscopio.
Para la mayoría de reparaciones de componentes SMD suele ser suficiente con un aumento de entre 20x y 200x. Los aumentos más altos (por encima de 500x) son más útiles para inspeccionar detalles microscópicos que para trabajar directamente con las manos sobre la placa.
Un soldador de punta fina sigue siendo útil para componentes con patas accesibles, pero muchos componentes SMD están pegados directamente a la placa sin patas visibles. El aire caliente calienta toda la zona de forma uniforme, funde el estaño existente y permite recolocar el componente con pinzas, algo que con un soldador de punta es mucho más difícil de controlar.
El flux elimina la capa de óxido que se forma de manera natural sobre los metales y ayuda a que el estaño fluya de forma uniforme durante la soldadura, evitando que quede porosa, quebradiza o con mal contacto. Es especialmente importante en componentes pequeños como los SMD, donde no hay margen para soldaduras defectuosas.
Si te ha gustado este proyecto de reparación electrónica, en Así de Fácil tenemos más guías para sacarle partido a tus aparatos o darles una segunda vida antes de tirarlos:
Como ves, no hace falta ser ingeniero para arreglar una avería tan diminuta como la de este artículo: solo hace falta poder verla bien. Un microscopio digital convierte lo invisible en obvio, y eso cambia por completo lo que te atreves a intentar arreglar tú mismo en lugar de tirarlo a la basura. La próxima vez que un aparato pequeño se estropee sin motivo aparente, ya sabes por dónde empezar a mirar: muy, muy de cerca.
